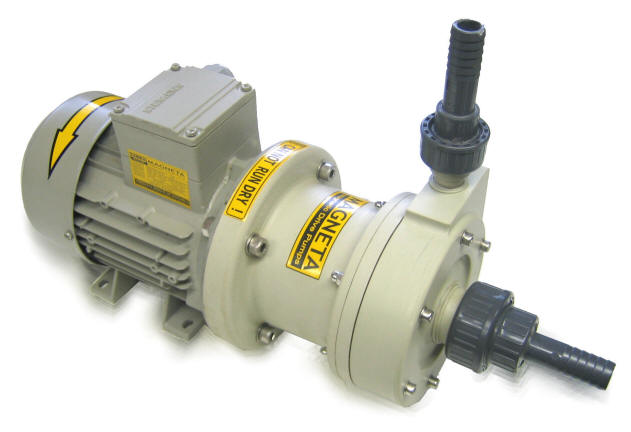

MAGNETNE ČRPALKE TIP: MAGNETA



      MAGNETA MAGNETA MAGNETA
 PP Serija
MAGNETNE ČRPALKE(gnane z magnetno sklopko)

POVPRAŠEVANJE & CENIK PDF prospekt CBR serija FILTRIRNE NAPRAVE

                                        Nazaj na IZDELKI
DELOVANJE in OPIS

Črpalke Lastratech   :MAGNETA  so horizontalno sesalne črpalke breztesnilne izvedbe. Namenjene so za doziranje ali kontinuirano prečrpavanje v procesnih sistemih.Namenjena je za prečrpavanje nevarnih tekočin kot so lugi , kisline strupi odpadne vode kakor tudi za čiste tekočine in tiste tekočine ki ne smejo priti v stik z atmosfero,pretakanje nevarnih strupov  kontinuirano filtriranje...
Osnovna oblika je kot pri horizontalnih klasičnih črpalkah s tem da je nosilni okvir izdelan iz polipropilena in je korozijsko odporen.Konstukcija omogoča s sesalno posodo do 4m samosesalne višine.Suhi tek ni dovoljen . Črpalka omogoča dolgo življensko obratovanje. Zaradi inovativne konstrukcije je magnetni del hermetično zaprt. Tesnil na pogonski gredi ni zato onemogoča kakršnokoli  izcejanje ali solzenje medija  v okolico .

Črpalka Lastratech MAGNETA je grajena za varno prečrpavanje raznih kislin,lugov,solnih razstopin,strupenih tekočin in čistih tekočin vse do gostote 1,9kg/dm3. Kovinskih elementov ki pridejo v stik z tekočino ni vse je izdelano iz PP in SiC-keramike.

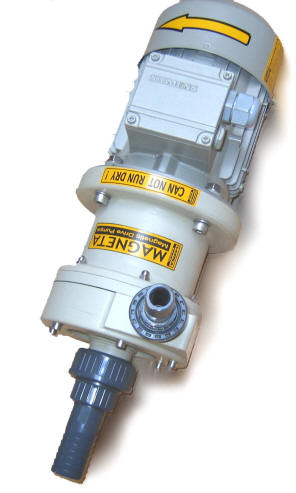

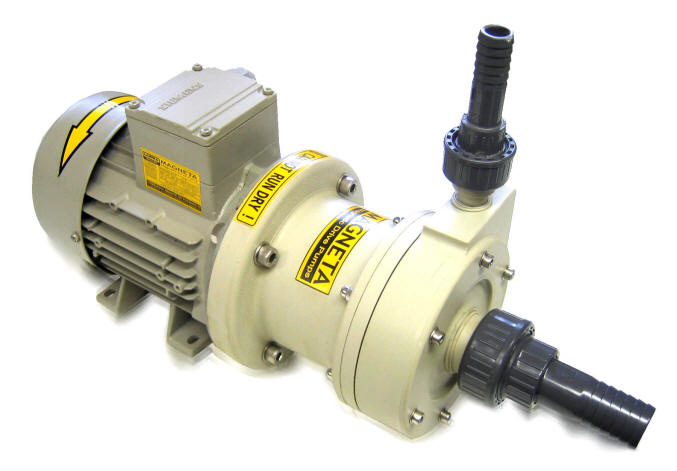

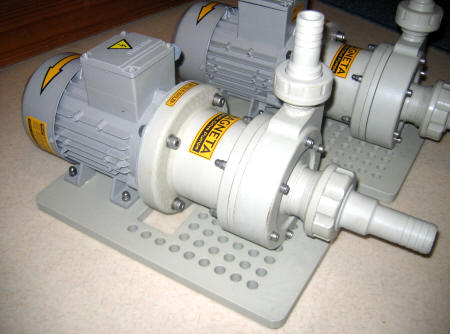

:   MAGNETA   PP

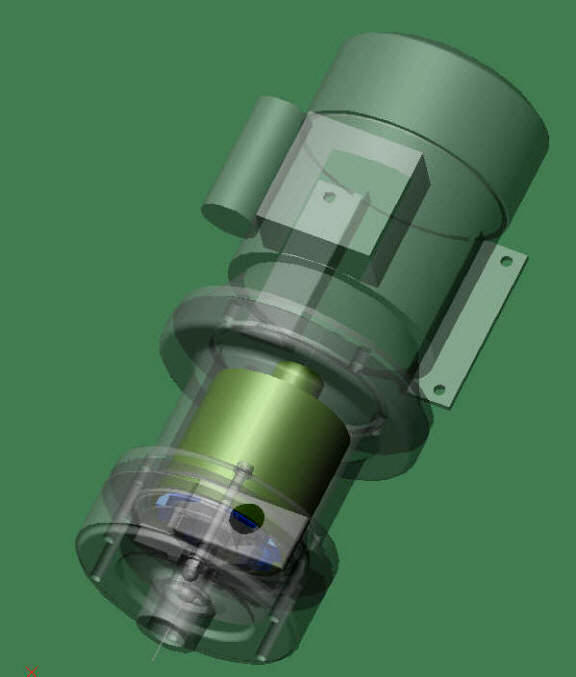

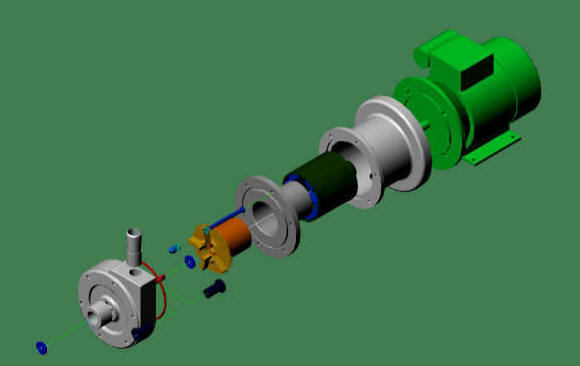

MAGNETNA SKLOPKA
Rotor črpalke je pritrjen na magnetno jedro.Magnetno jedro z rotorjem je keramični ležajeno in teče v ločeni komori katera služi še kot nosliec za keramični ležaj . Na elektromotor  je nasajen valjasti okvir s pritrjenimi visoko zmoglivimi permanentnimi magneti ki ustvarijo magnetni zaključen krog in preko magnetnega momenta poganjajo jedro z rotorjem v ločeni komori. Tako je tekočina (KISLINA) popolnoma ločena od pogonske gredi elektromotorja in preprečuje kakršno koli uhajanje nevarne snovi v okolje.
Magnetni momenti so tako veliki da se lahko poganja črpalke tudi z močmi nekaj kilovatov.
Vsi  elenemti ki pridejo v stik s tekočino so plastični in keramični. Serijsko izdelujemo črpalke vse do moči 4kw in maksimalnega pretoka 30m3/h.






TEHNIČNE INFORMACIJE :
Črpalke z magnetno sklopko
:MAGNETA 60MAGNETA 80
motorja/:SIEMENS
230/400V 50Hz
SIEMENS 230/400V 50Hz
ZAŠČITA:IP 55IP 55
MOČ MOTORJA:0,37KW0,55KW
OSNOVNA KONSTRUKCIJA:PP s
TESNILA OHIŠJA :FPM
GRED:Oksidna keramika
AKSIALNI LEŽAJOksidna keramika
ROTORPP
DRSNI ELEMENTPTFE+CARBON

Max pretok:60 l/min =3m3/H80 l/min =4.8 m3/H
Max.tlačna višina:7 mVS9 mVS
Max. kinem.viskoznost114 mm/s2
Material črpakepolipropilen / PTFE+C /oksidna keramika
Max temp medija:70  0C

Dim sesalne cevi:DA 32mmDA 32mm

Dim  tlačne cevi :DA 20mmDA 25mm

Teža:2kg3kg




Način priklopa tlačno sesalneceviUNC ali holandci+GF,*

*Prirobnice DIN 2501 po naročilu


Ne sme obratovati v suhem teku.



   MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA  MAGNETA MAGNETA MAGNETA

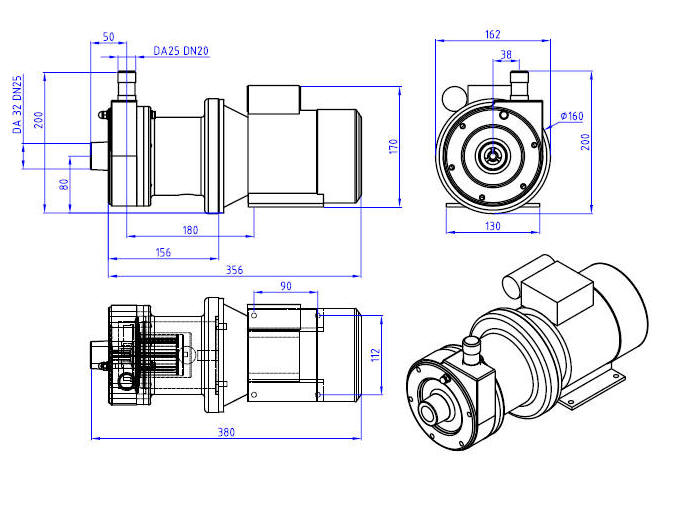

Vgradne dimenzije         :   MAGNETA 80 PP

Nazaj na IZDELKI

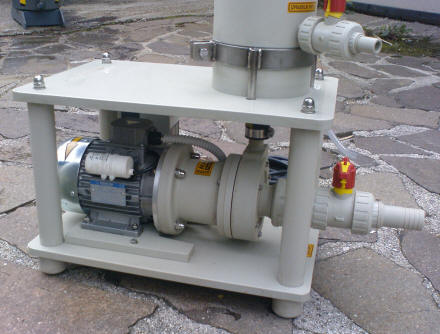

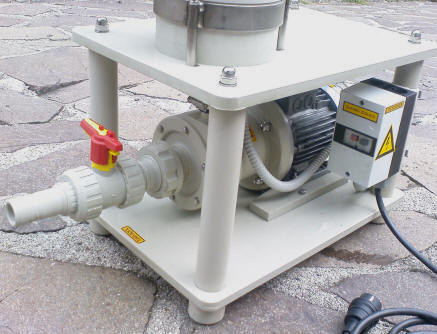

FILTRIRNA NAPRAVA :
 FN
5003

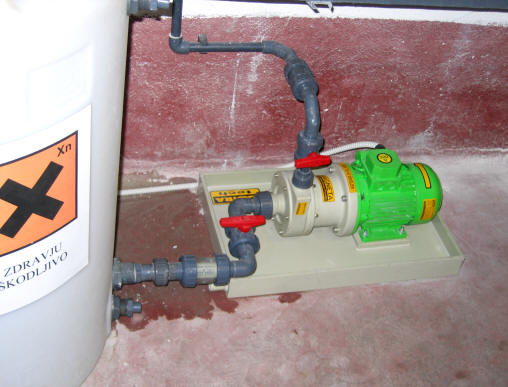

FN -S-PP + Magneta 60 PP (230 V)

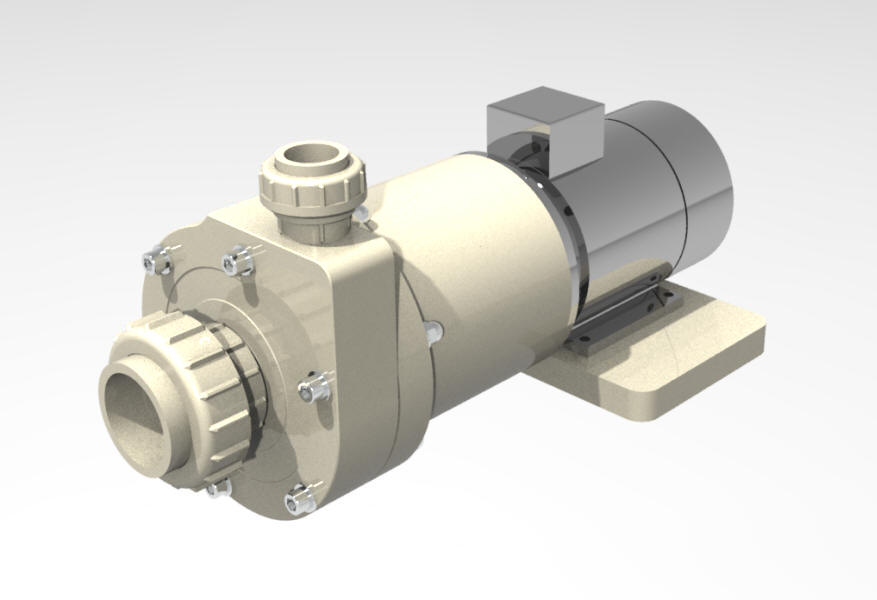

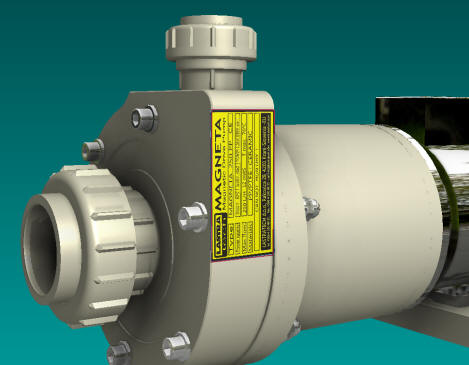

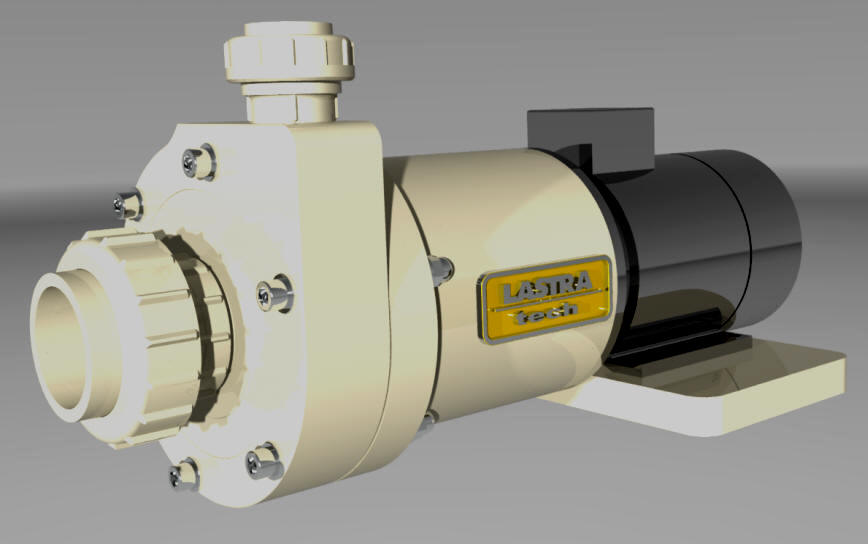

Proto MAGNETA 250 PP- 300l/min, 1.5kW














POVPRAŠEVANJE & CENIK

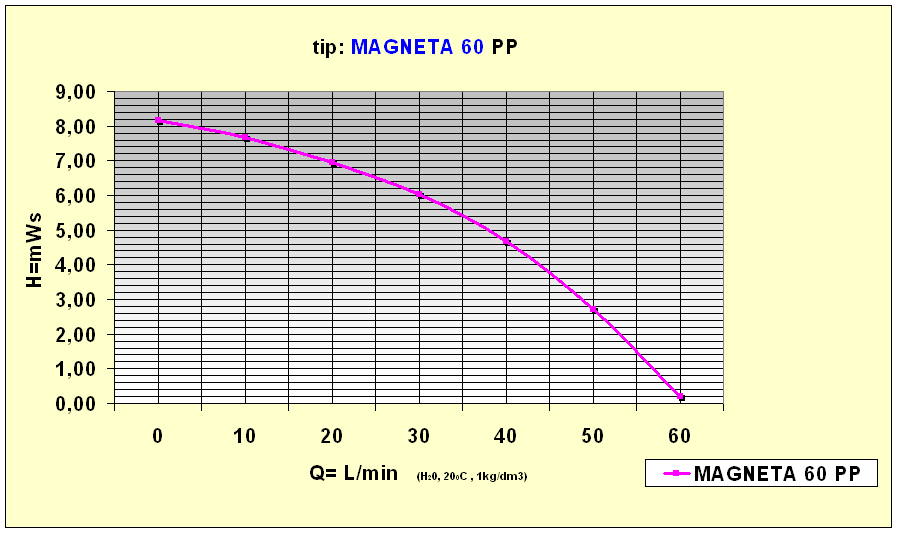

H-Q diagram :         :   MAGNETA 60 PP





Nazaj na IZDELKI

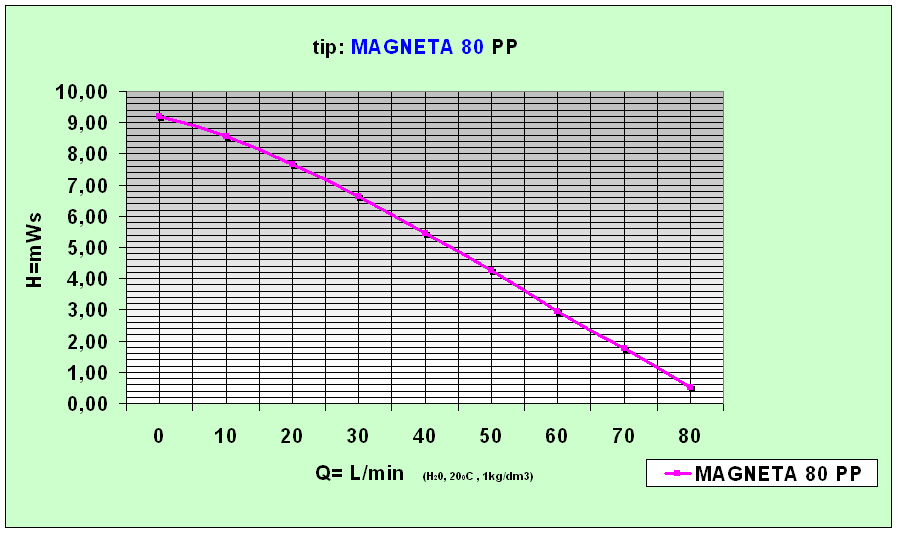

H-Q diagram :         :   MAGNETA 80 PP

DODATNA OPREMA

ZAŠČITA ZA SUHI TEK
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP

-FILTRIRNI SISTEMI filtri in dozirni sistemi za kontinuirano obratovanjeNazaj na IZDELKI
